防水立上り乾式保護工法パラブラインドPD　ドラーフタイト工業

水切り金物D-70との組み合わせで、シャープな仕上がりと設計の自由度が広がります。

タイプ	水切りタイプ
ホルダー一体化方式	水切り金物：D-70 下部ホルダー：C型　レール

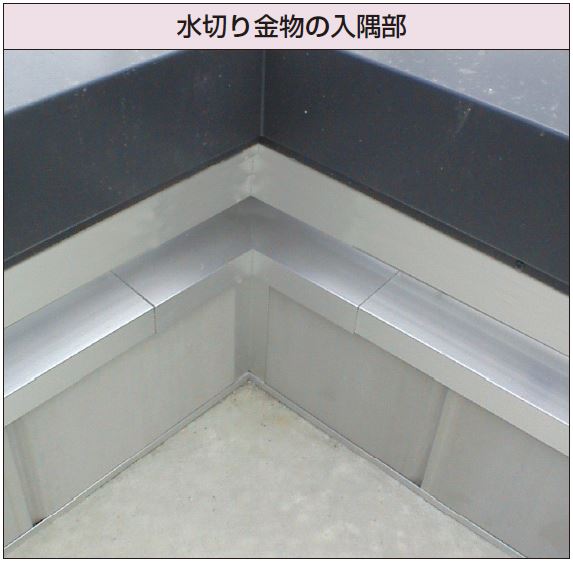

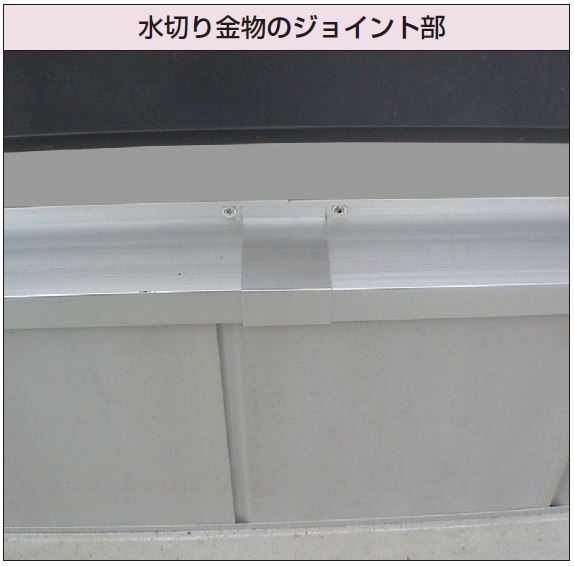

１．水切り金物の設置

・D-70立上がり鉛直面の所定の位置に、樹脂アンカーで固定する。
　その際、D-70上部のシーリングしろやアンカーの固定位置を考慮し、通りよく固定する。

２．下部ホルダーの設置

・ラムダが鉛直に設置できるよう、D-70から下げ振りを降ろし、C型レールの位置を決める。
・C型レールは樹脂アンカーで通りよく固定する。その際、樹脂アンカーの固定位置、長さに留意する。

３．ボードの切断

ラムダは、C型レールを固定した後、D-70のかかりしろとC型レールの落とし込みしろを考慮して寸法を決め、切断する。

４．ボードの設置

ラムダは、D-70とC型レールに倹飩（けんどん）式で設置する。
