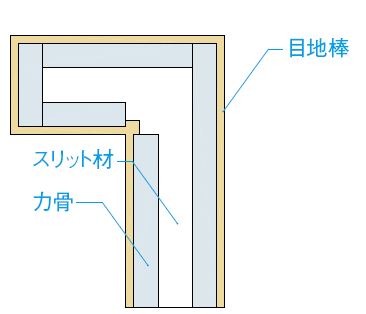

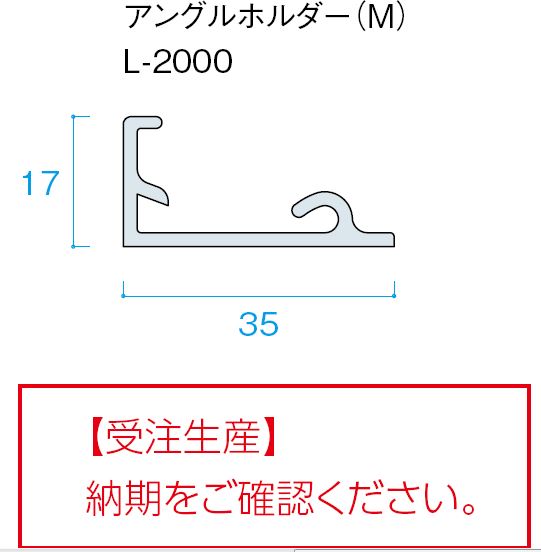

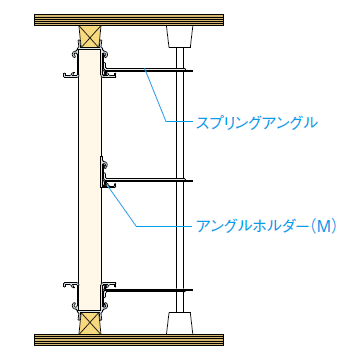

• 特A2／A1タイプ
  （壁厚が大きい場合の完全スリット）
  • ●壁厚が大きいところに完全スリットを設ける場合、図のような製品の製作が可能です。

• HW-RW-P

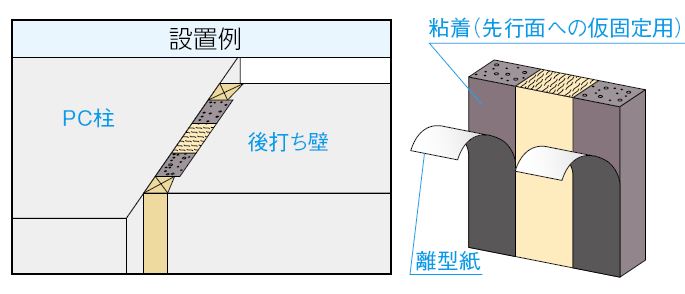

  （先行するPC柱＜梁＞と取り合う完全スリット）
  • ●先行するPC柱（又は梁）に２次壁を設け、スリットを設置する場合、図のような製品の製作が可能です。
    ●HWタイプに両面テープを工場にて取り付けます。ブチルテープ仕様の製作も可能です。（別途）

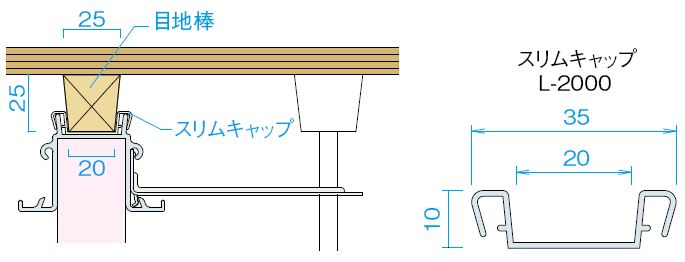

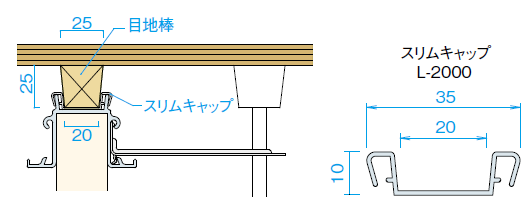

• スリムキャップ仕様
  • ◎意匠上、目地幅を小さくしたい場合に…
    ●標準目地棒サイズ30x25x25を25x25x20に変更し取付が可能となります。

    必ず補強金具をご使用ください。

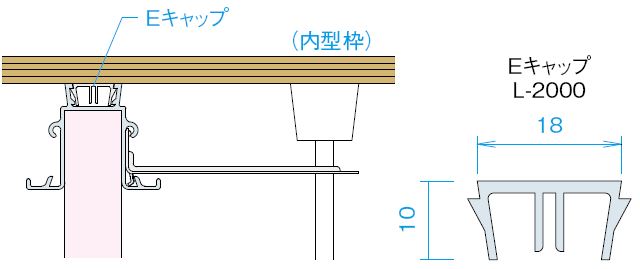

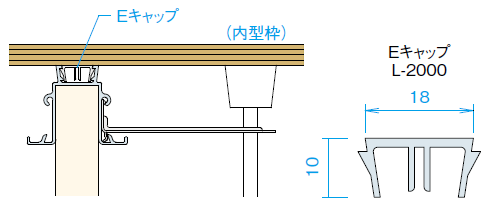

• Eキャップ仕様
  • ◎内壁のスリット部を面一仕上げにしたい場合に…
    ●Eキャップは確実に嵌めこんでください。


    	必ず補強金具をご使用ください。
    	Eキャップを型枠に釘止めしても、支持効果はありません。

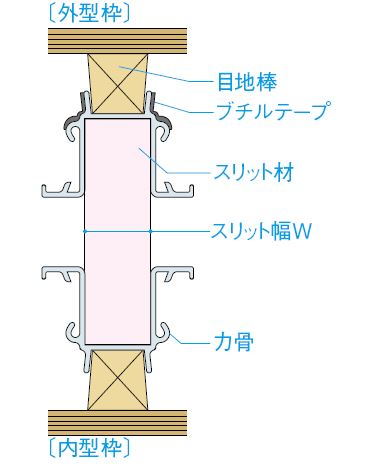

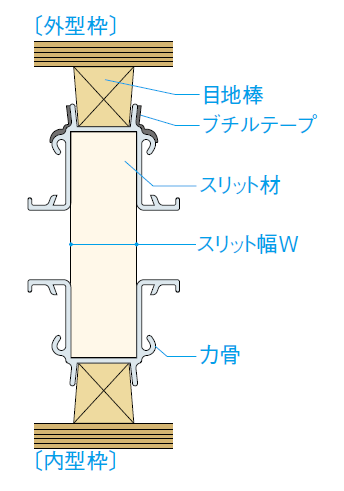

• ブチルテープ仕様
  •
    A2/A1-FB
    ＜ブチルテープ＞
    厚さ指定なき場合
    t1xw15mmになります。
    ※t3xw15mmをご要望の場合はお知らせください。

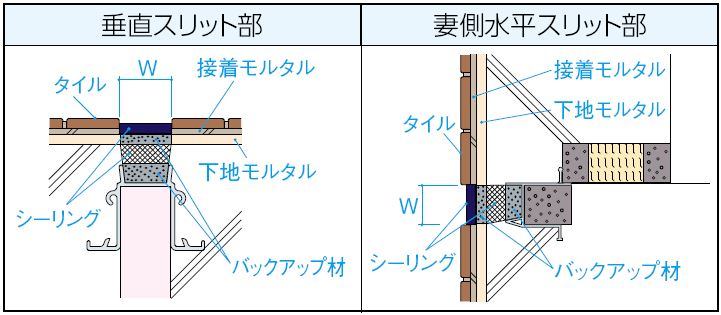

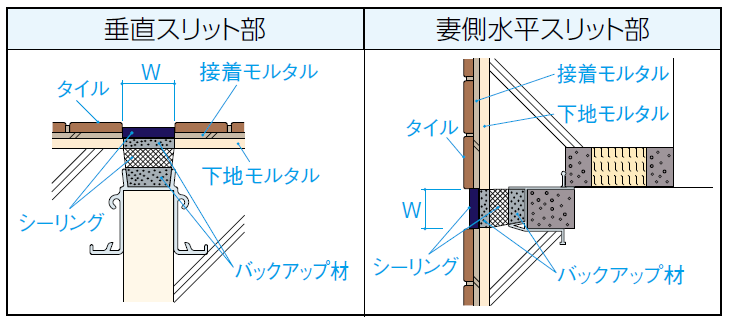

• タイル仕上げの納まり例
  •


    	タイル伸縮目地幅（W）については設計図書に準じるか、設計担当者にご確認ください。
    	タイル伸縮目地位置はスリットンと同位置としてください。

スリットン　特殊加工製品

※特殊加工の製品をご採用にあたっては、設計者様・現場様等にて製品仕様及び施工方法に関して十分ご検討ください。
※特殊加工の製品につきましては、形状、数量、加工内容等により他の製品よりも納期がかかります。

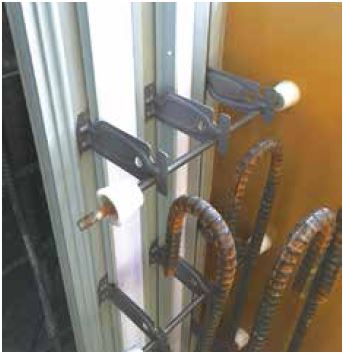

• 特A2-Fタイプ 特殊加工製品
  • ●階段部や逆梁・花台などの箇所に構造スリットを設ける場合、図・写真のような製品の製作が可能です。

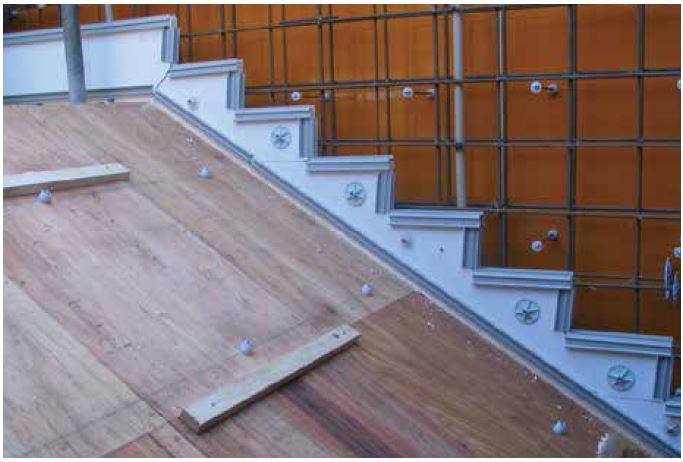

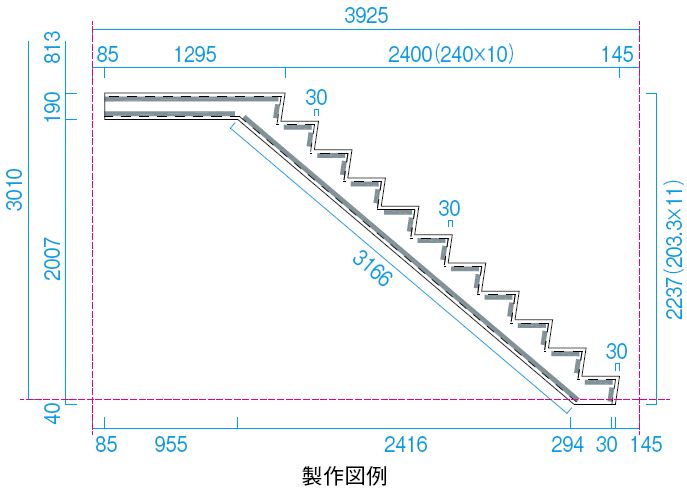

    【階段部の使用例】

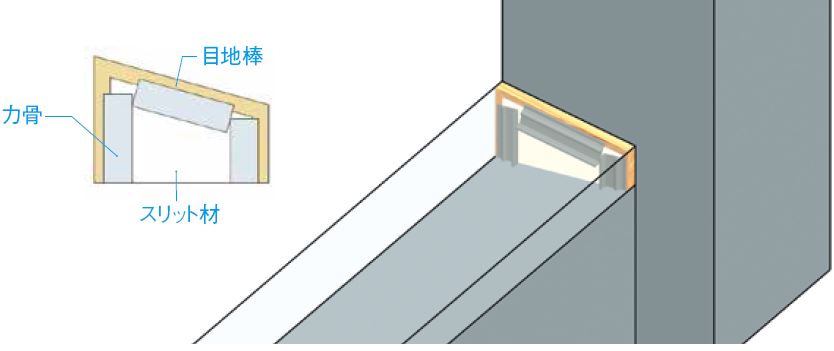

    【逆梁上端ふかし部の納まり例】


    【花台の納まり例】

    ※形状・寸法等により、加工できない場合があります。ご検討の際は一度お問い合わせください。

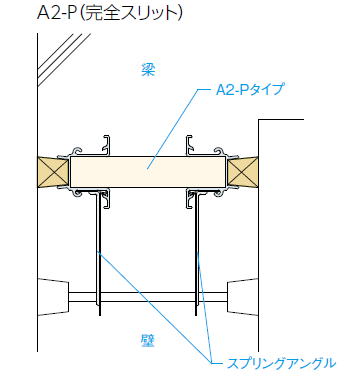

• 梁下部スリット納まり例
  • ●梁下に水平スリットを設ける場合、A2-F（完全スリット）及びG-11（部分スリット）が使用可能です。



    スリットの下部に空気が溜りやすくなるため、コンクリート（またはグラウト材）が十分に廻り込むように施工して下さい。

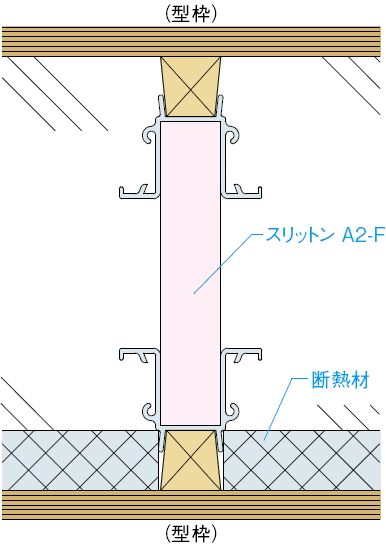

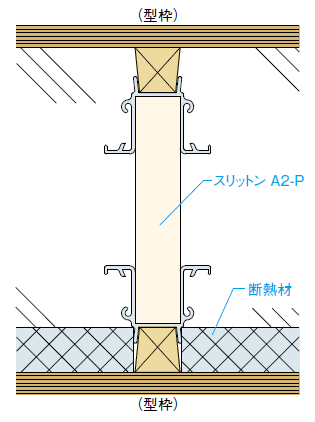

• 打ち込み断熱仕様の納まり例
  • ●打ち込み断熱仕様の壁にも、構造スリットを設けることが可能です。



    ※ 納まりは、上図（例）をお薦めします。
