スプリングアングルの取付方法

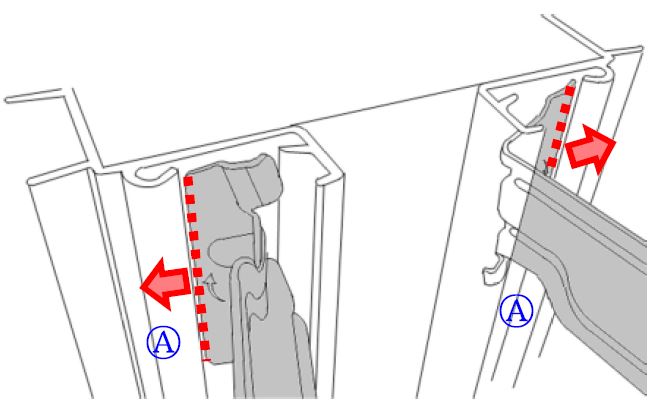

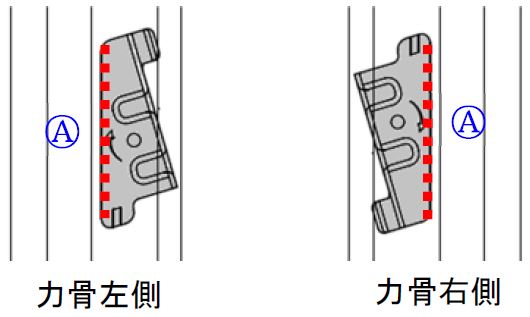

①スプリングアングルの斜辺部（図の点線部）を下図のように力骨Ⓐに沿って平行にし、斜辺部を力骨Ⓐ部の中に入れてください。

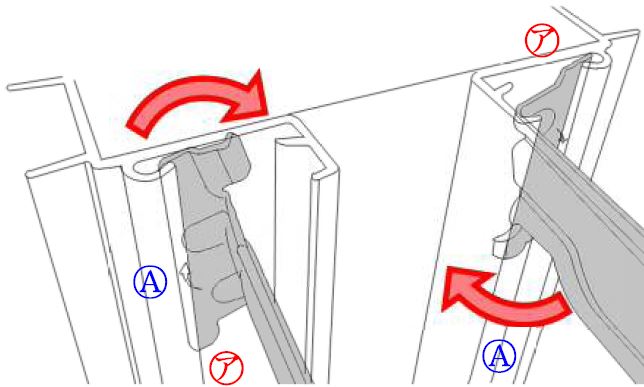

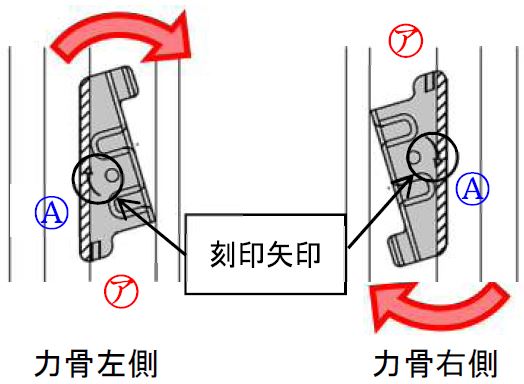

②スプリングアングルの㋐部を支点に、刻印の矢印方向（右回り）に回転させてください。

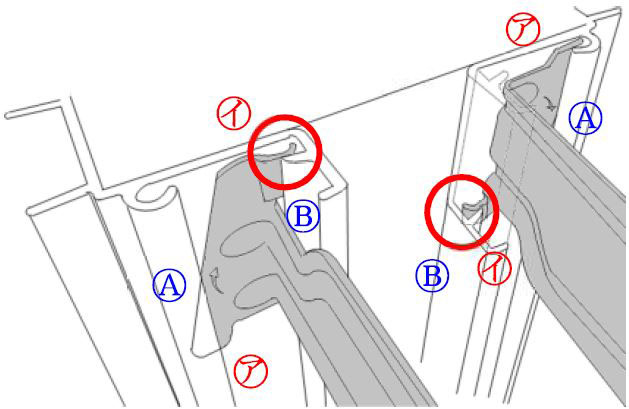

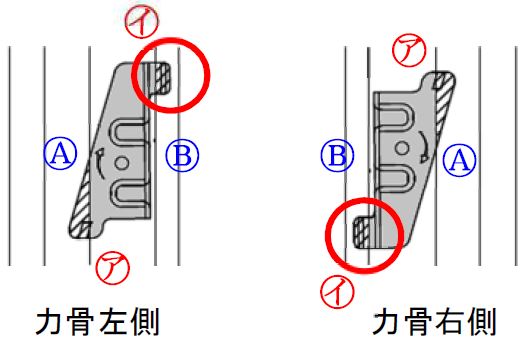

③スプリングアングルの㋑部が、力骨Ⓑ部にしっかりはまっていることを確認してください。

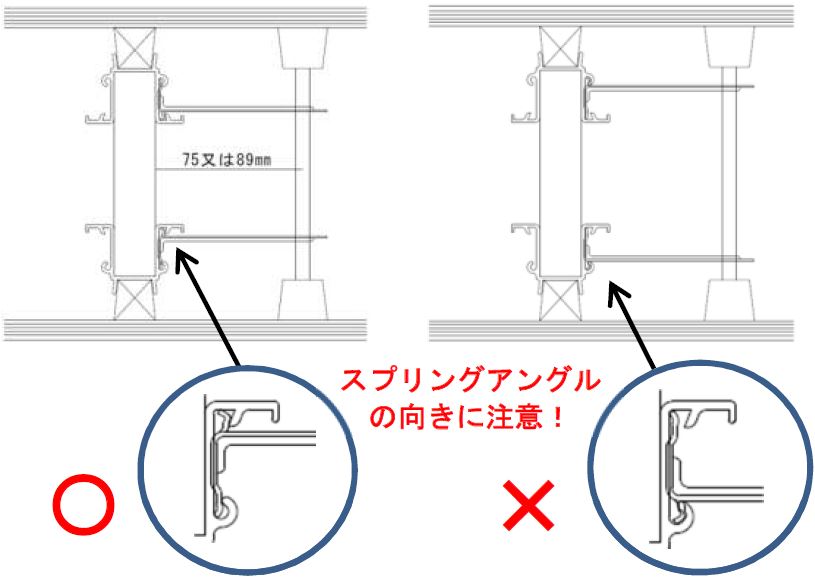

④はまっていることを確認してください。逆向きでははまらないようになっています。

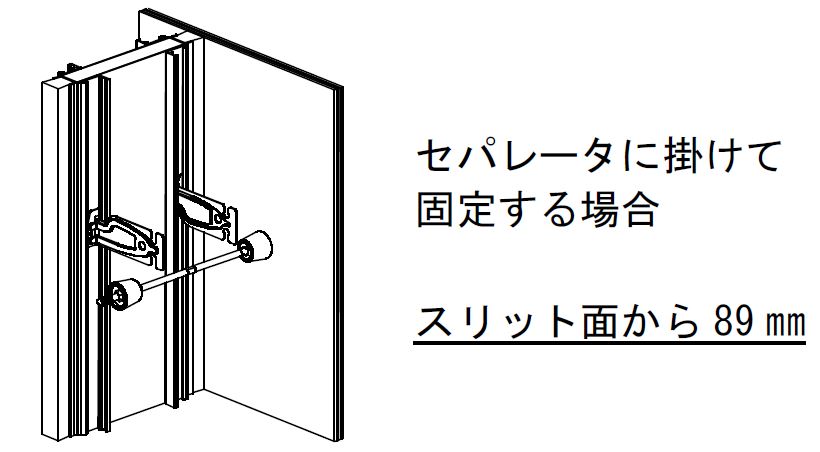

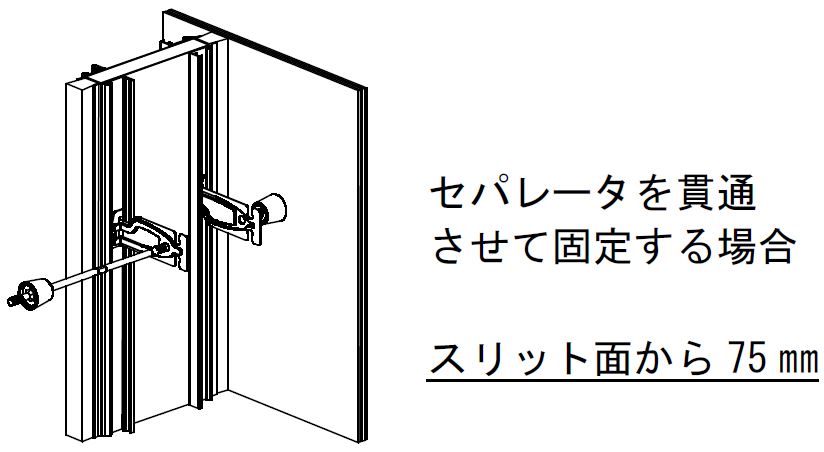

⑤2通りの方法
