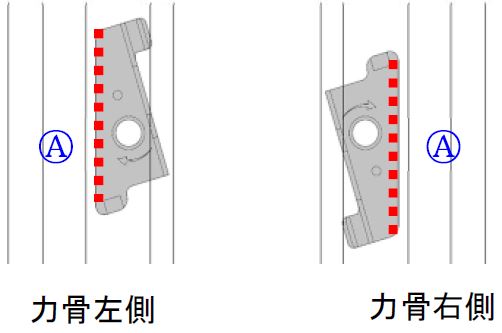

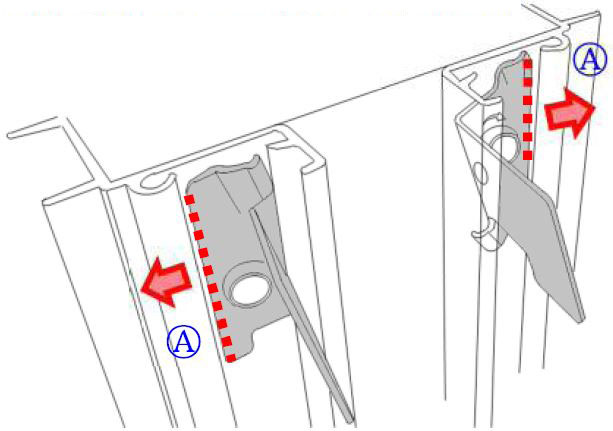

①ナットプレートの斜辺部（図の点線部）を下図のように力骨Ⓐ部に沿って平行にし、斜辺部を力骨Ⓐ部の中に入れてください。

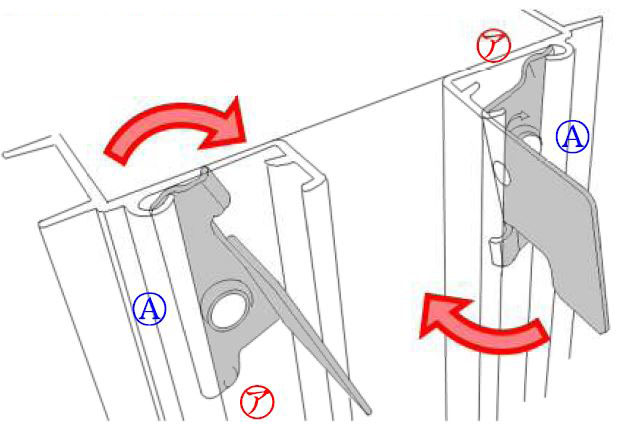

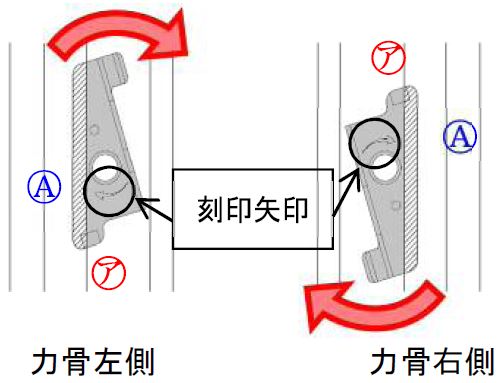

②ナットプレートの㋐部を支点に、刻印の矢印方向（右回り）に回転させてください。

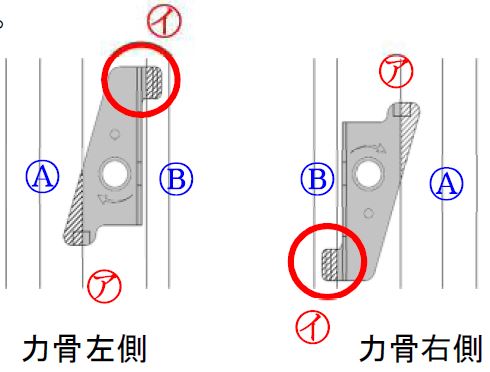

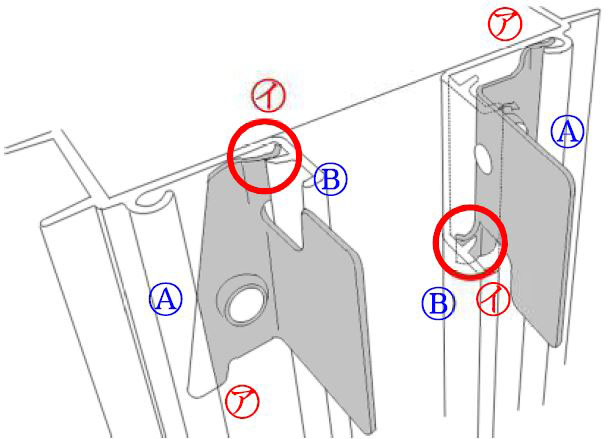

③ナットプレートの㋑部が、力骨Ⓑ部にしっかりはまっていることを確認してください。

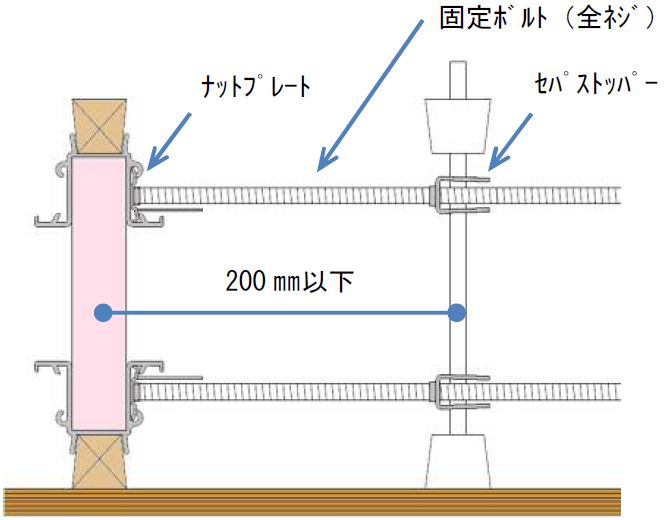

④固定ボルト（全ネジ）とセパストッパーを装着し、スリットンから200ｍｍ以下の距離で、セパレータに固定してください。

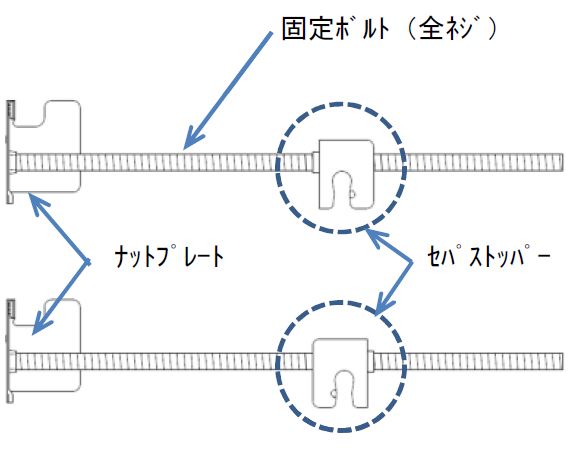

⑤セパストッパーの取付け向きは、下図のように取付けてください。
