TOP > スリットン > Gシリーズ

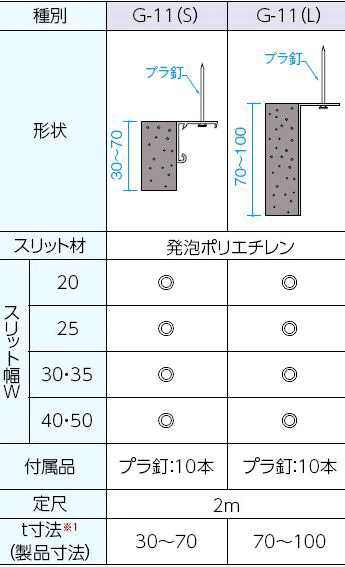

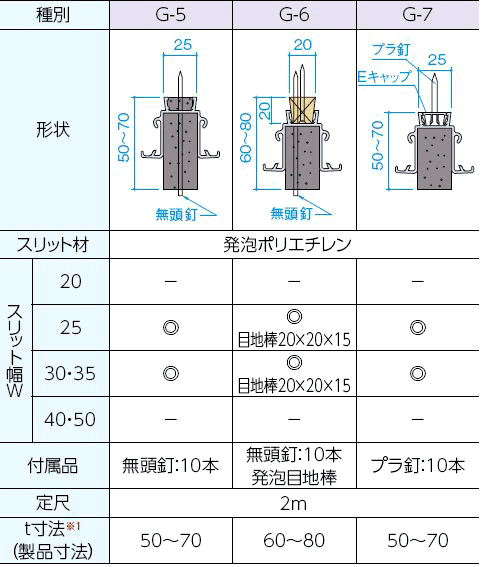

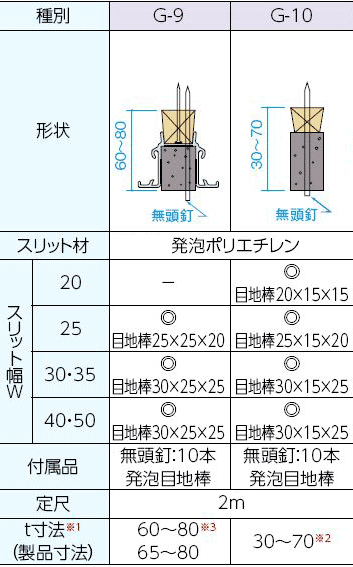

  • 一覧表



    •  ※1 HW補助材は、断面欠損となる場合がありますので、ご使用の際には事前に構造設計者にご確認ください。
      ※2 斜めカット(Cタイプ)との組合せの場合、製品寸法はW=35のとき55→65・W=40のとき55→70・W=50のとき55→80となります。
  • Gシリーズの特長
    • 納まりに合わせた仕様を揃えています。
      補強金具との併用により固定度の高い施工も可能です。
      組合せにより完全(せん断型)スリットになります。

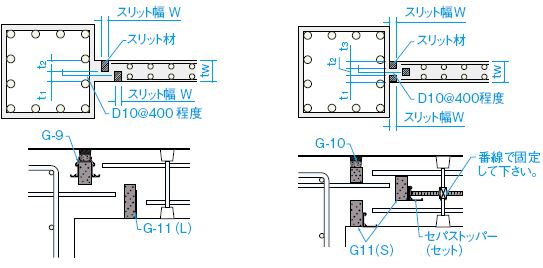

      <部分スリットの例>

      <完全スリットの例>
  • 部分スリットの考え方及び
    壁仕上げ別のスリットンの選定例
    • <部分スリットの考え方>
      壁厚(tw)140以下の場合、残存壁(ts)はtw/2以下
      (例:壁厚130の場合、残存壁65以下、欠損65以上)
      壁厚(tw)140を超える場合、残存壁(ts)は70以下
      (例:壁厚150の場合、残存壁70以下、欠損80以上)

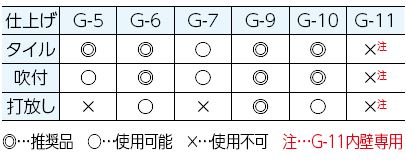

      <壁仕上げ別のスリットンの選定>
