ピットフォーム

排水溝型枠『ピットフォーム』

防水層を傷める事なく排水溝の型枠工事が可能です。
また、硬質ウレタンフォームにアルミ面材が貼られた型枠材は、剥離性がよく美しい仕上面が得られます。

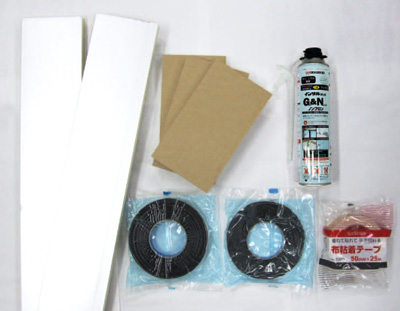

◆ピットフォーム　部材一覧
　（溝幅W300　高さH140の場合）
製品名
規格
ﾋﾟｯﾄﾌｫｰﾑAL20 ※１ W20×H140 ※2　L1500
バリ材
（幅止め材）		 W20×H140 ※2　L260※3
ブチルテープ W20×15m　t1.0
W10×15m　t1.0（面木用）
布ガムテープ W50×25m
ｳﾚﾀﾝﾌｫｰﾑ
（現場発泡）		 750ml（溝長さ約10m ／缶）
ノズル2 本付
材質：アルミ箔付硬質ウレタンフォーム（型枠用ボード）
※１：H180を超える場合は、ピットフォームALの幅Wは25㎜となります。
※２：コンクリート厚が高い場合は、任意の寸法をご指定ください。
※３：排水溝幅が３００㎜の時の寸法です。Ｌ寸法は排水溝幅－40㎜です。


施工手順

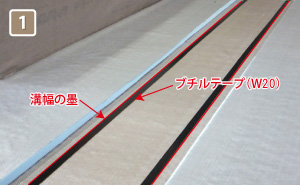

  • 手順１
    • 排水溝幅（W）の墨出し後、墨に合わせてブチルテープ（W20）を貼ります。

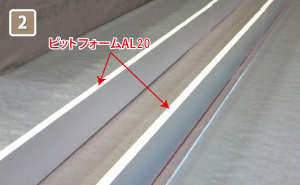

  • 手順２
    • ブチルテープの離型紙をはがし、ピットフォームAL20を圧着します。

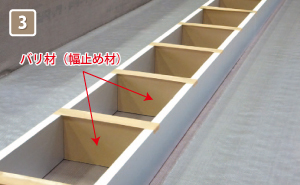

  • 手順３
    • バリ材（幅止め材）を＠375ピッチ以下で取り付け、布ガムテープで固定します。

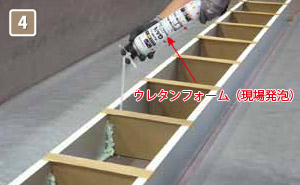

  • 手順４
    • 内側にウレタンフォーム（現場発泡）を吹付け、ピットフォームAL20とバリ材（幅止め材）を固定します。

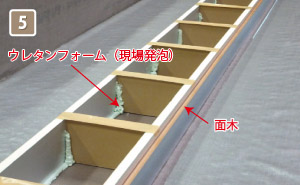

  • 手順５
    • 保護コンクリートレベルに合わせて、面木（別途）をブチルテープ（Ｗ10）でピットフォームAL20に貼り付けて設置終了です。

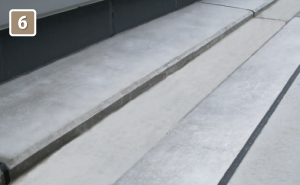

  • 手順６
    • 保護コンクリート打設後、ピットフォームを解体し、溝底の勾配をモルタルで仕上げて完了です。
