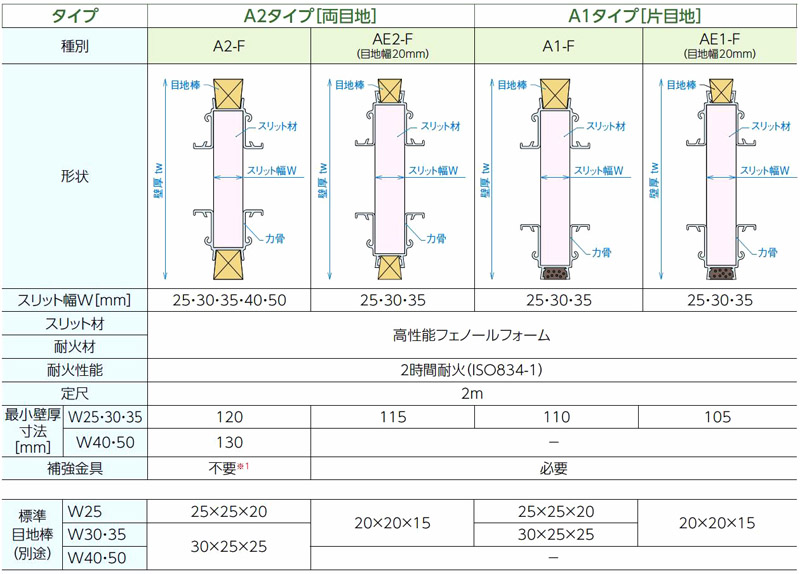

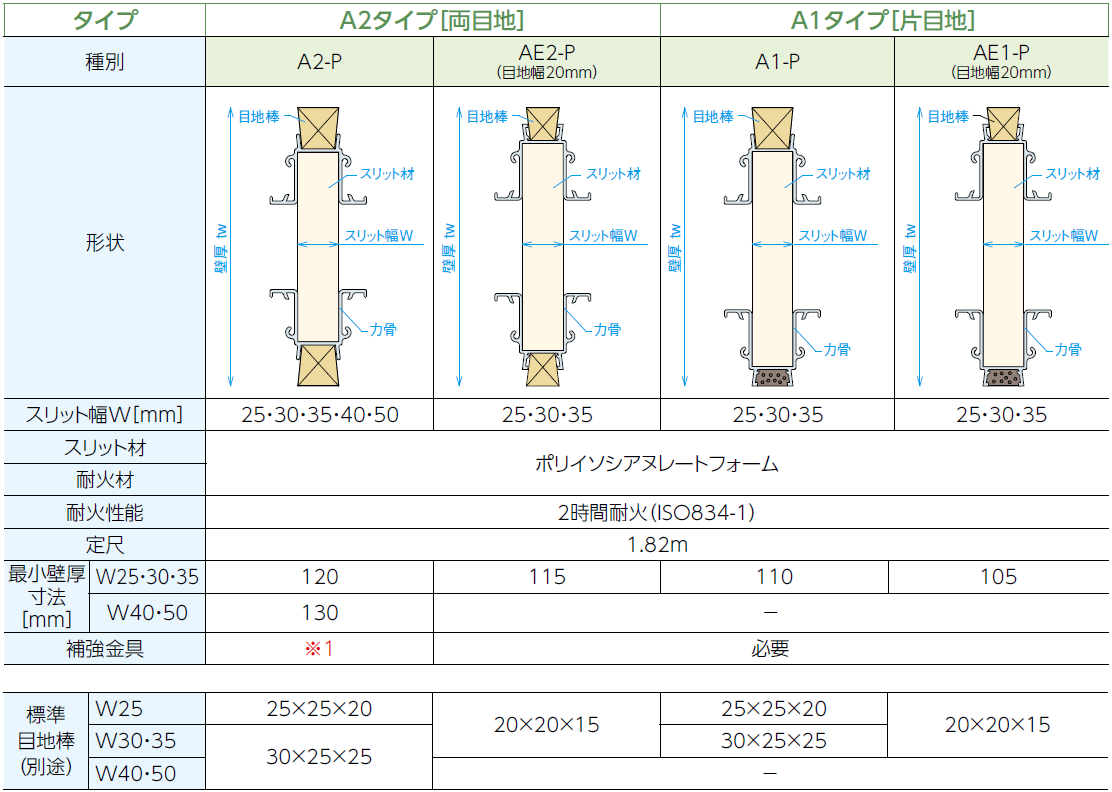

スリットンAシリーズ（垂直完全スリット型）

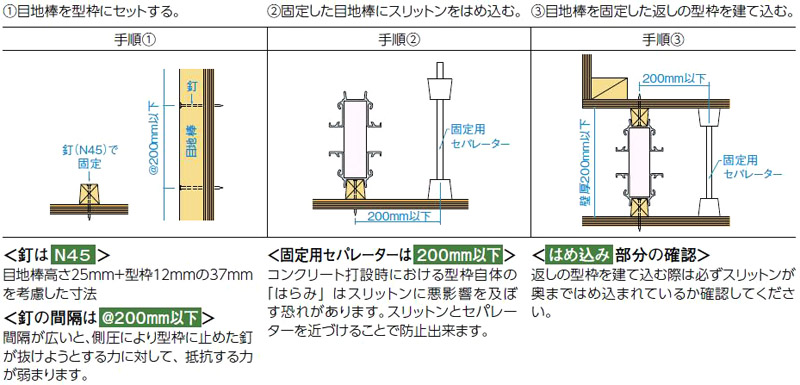

※1　 木目地棒をご使用いただき（釘N45・ ＠200mm以下 で固定）、コンクリート打設条件を厳守いただくことで、
　　　補強金具なしでの施工が可能です。




※1　標準目地棒以外の高さの目地棒をお使いの場合は、そのサイズをお知らせください。
※2　標準目地棒サイズより小さくしたい場合は、「特殊施工例」の「スリムキャップ仕様」をご参照ください。

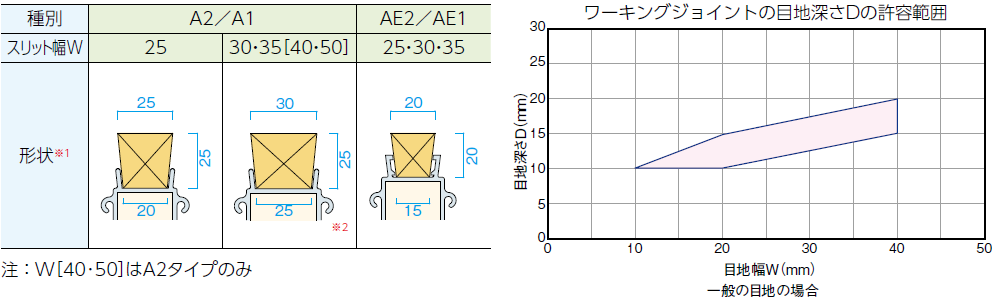

標準目地棒以外の高さの目地棒をお使いの場合は、ワーキングジョイントにおけるシーリング深さが確保出来ない場合があります。 右上図は、JASS8によるワーキングジョイントの2面接着の許容範囲を示したもので、この範囲から外れた場合は、接着面積の不足あるいは過大によるシーリングのはく離、硬化遅延、表面劣化等の損傷が生じる危険性があります。（詳細は、技術資料の「防水性能」をご参照ください。）

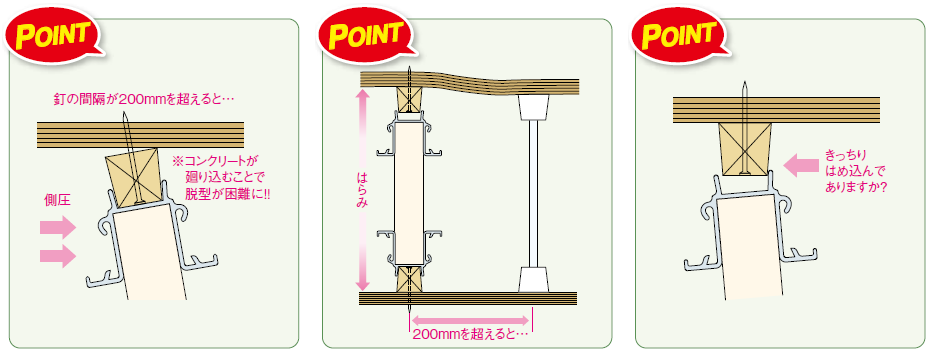

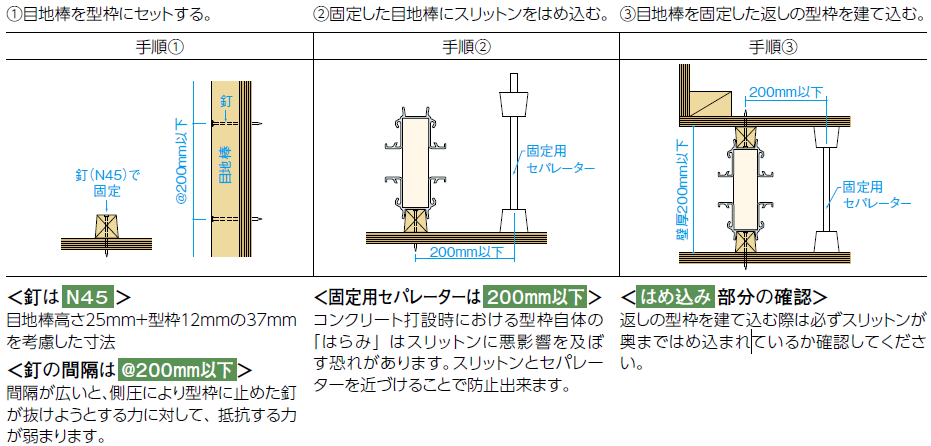

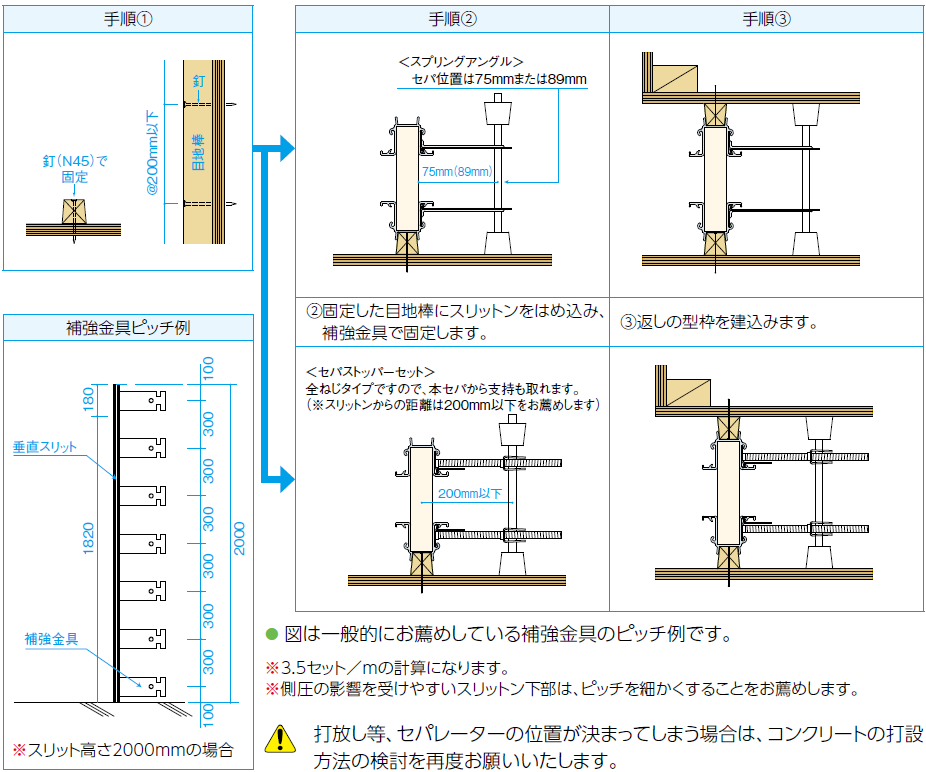

木目地棒をご使用いただき（釘N45･@200mm以下で固定）、コンクリート打設条件を厳守いただくことで、補強金具なしでの施工が可能です。

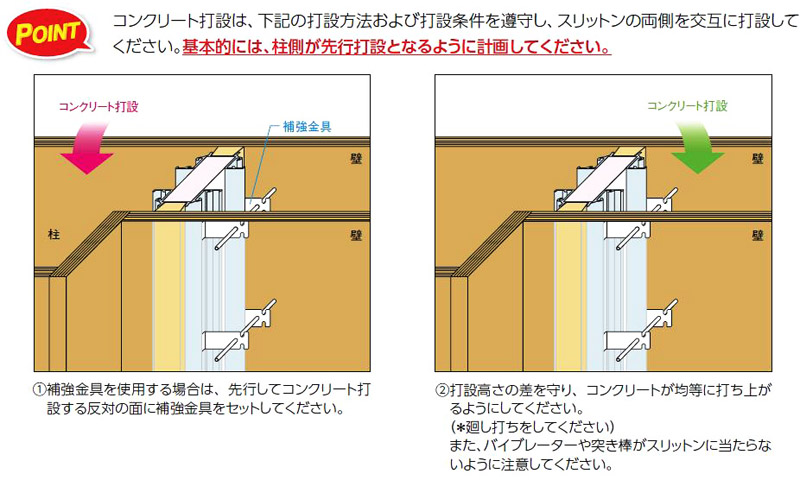

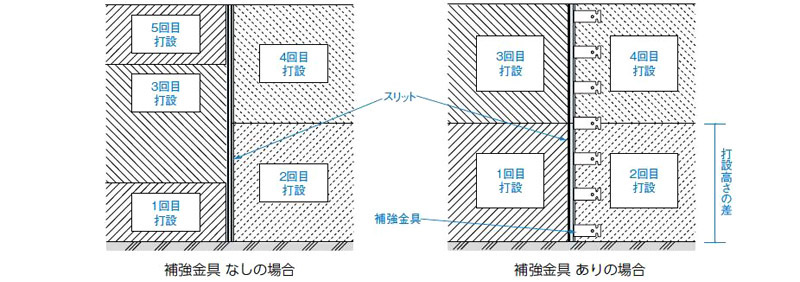

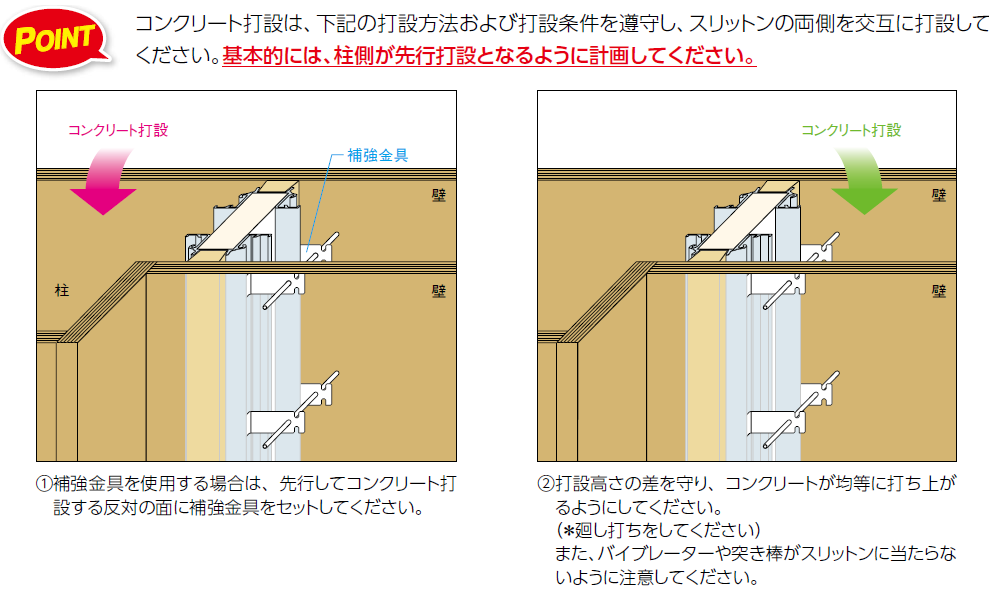

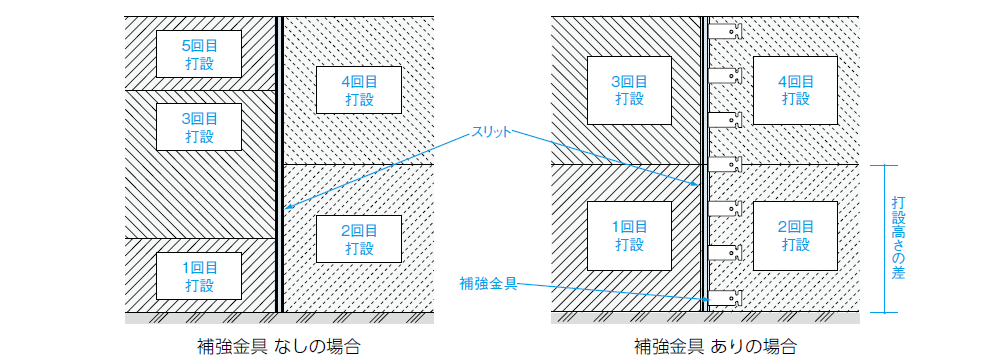

	１回目打設は柱側が基本です。

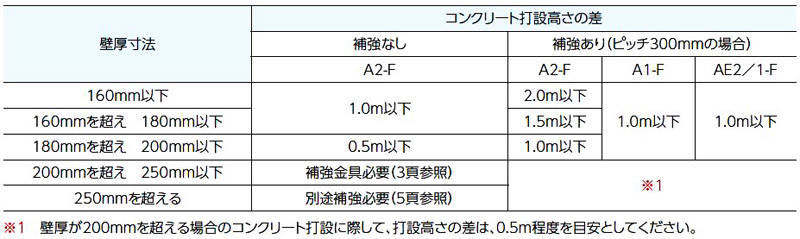

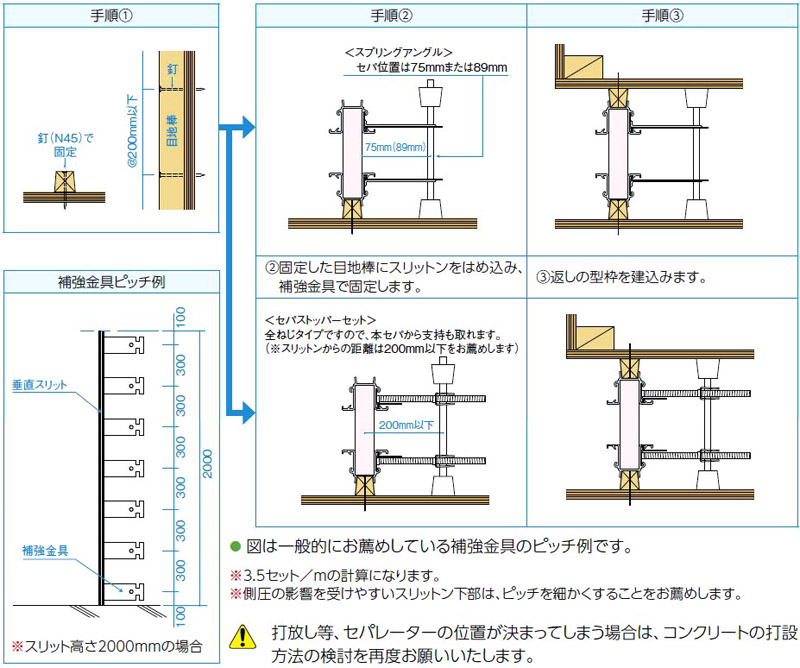

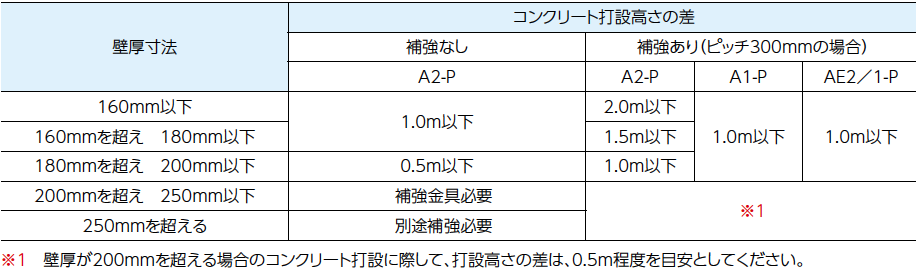

	開口下に設けるスリット（腰壁など）はコンクリートの打設条件が厳しくなることが多いので補強金具のピッチは300ｍｍ以下を厳守してください。
