スリットン　特殊施工例

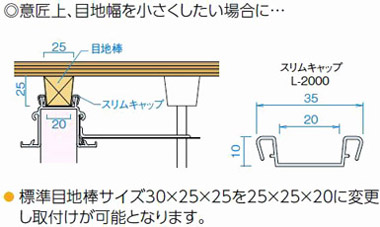

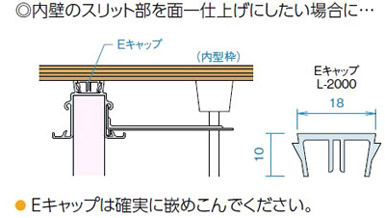

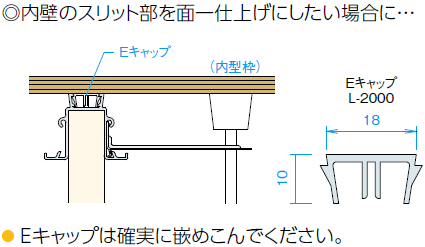

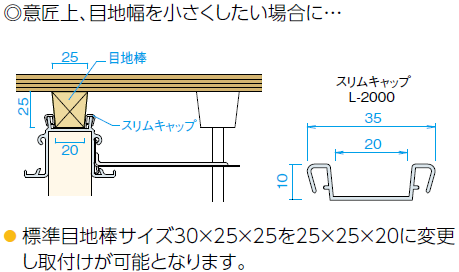

スリムキャップ仕様 必ず補強金具をご使用ください。	Eキャップ仕様 必ず補強金具をご使用ください。 Eキャップを型枠に釘止めしても、支持効果はありません。

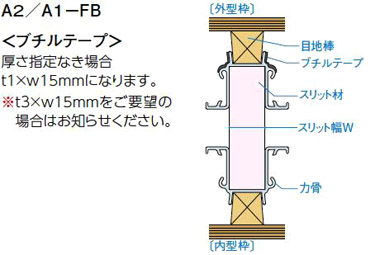

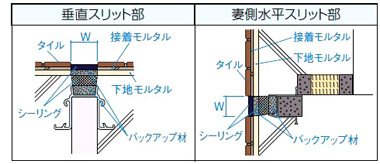

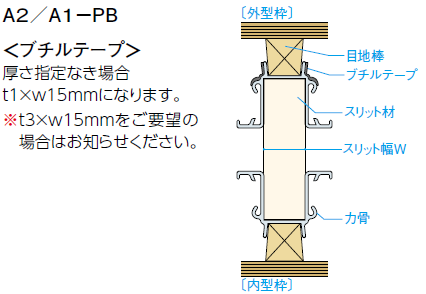

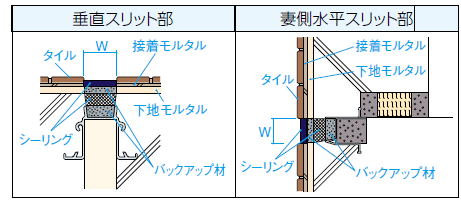

ブチルテープ仕様	タイル仕上げの納まり例 タイル伸縮目地幅（W）については設計図書に準じるか、設計担当者にご確認ください。 タイル伸縮目地位置はスリットンと同位置としてください。

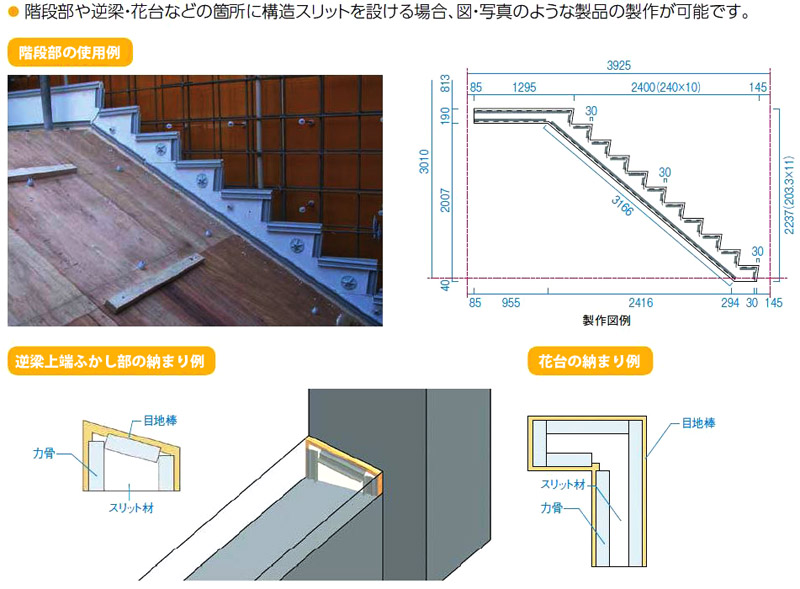

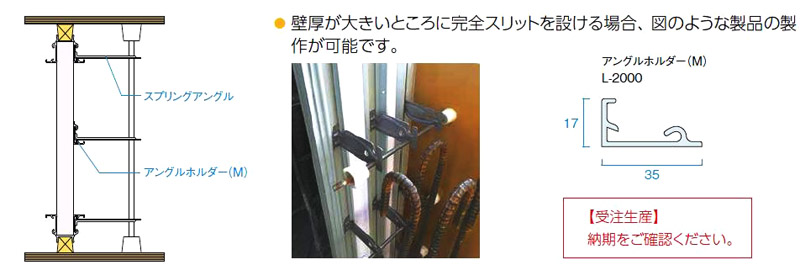

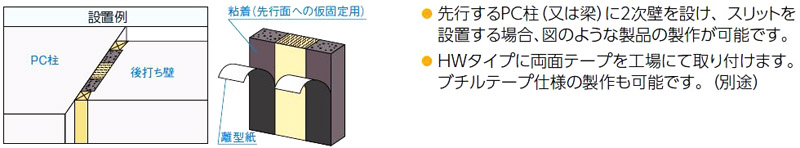

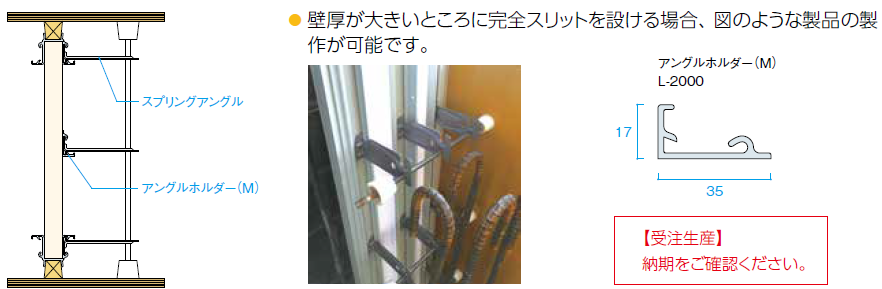

スリットン　特殊加工製品

※特殊加工の製品をご採用にあたっては、設計者様・現場様等にて製品仕様及び施工方法に関して十分ご検討ください。 ※特殊加工の製品につきましては、形状、数量、加工内容等により他の製品よりも納期がかかります。

※形状・寸法等により、加工できない場合があります。ご検討の際は一度お問い合わせください。

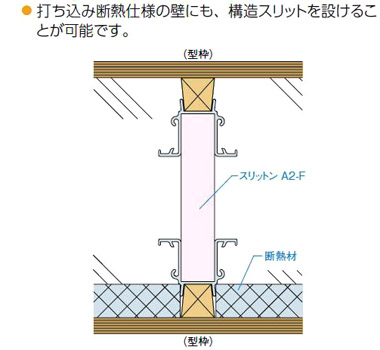

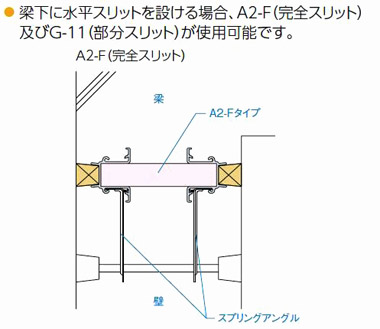

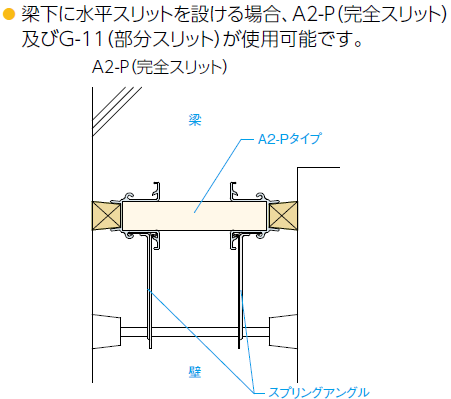

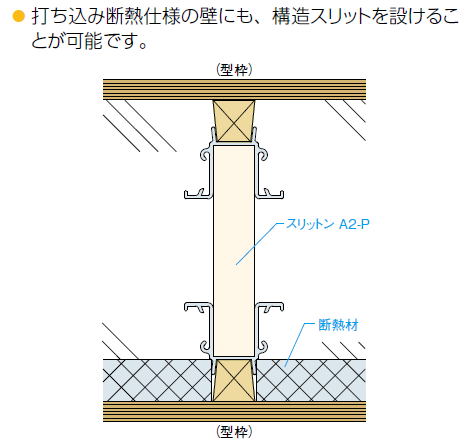

梁下部スリット納まり例 スリットの下部に空気が溜りやすくなるため、コンクリート（またはグラウト材）が十分に廻り込むように施工して下さい。	打ち込み断熱仕様の納まり例 　※ 納まりは、上図（例）をお薦めします。
